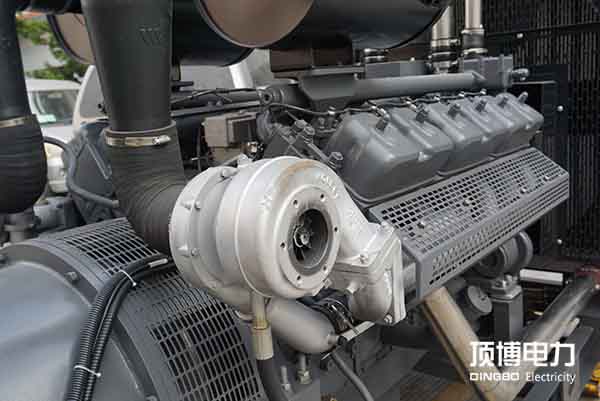

柴油發電機組配件部分由機體和氣缸蓋兩大總成部件組成。機體部分是柴油發電機動力的骨架,柴油發電機組動力的所有機構、系統和裝置都安裝在它的內部或外部。機體是柴油發電機動力中重大的零件,也是支承柴油機所有零部件重的零件,在工作時還承受各種力的作用。因此,在結構上機體零件應具有較高的強度和剛度。機體總成主要包括氣缸體、氣缸套、齒輪室蓋、曲軸箱、油底殼等零部件。
1)氣缸體
按零件安裝方式不同,氣缸體分有臥式、立式、傾斜式三種。小型單缸柴油機大多數采用
臥式氣缸體,有的小型風冷柴油發電機動力采用傾斜式氣缸體。氣缸體由灰鑄鐵鑄成,在其表面和內部加工有許多孔和平面,用來安裝各種零部件,如用來安裝和固定氣缸套。曲軸箱用來支撐曲軸,上部裝有散熱器和油箱,下部裝有油底殼等。氣缸體中還鑄有水道和鉆有油道。
2)氣缸套
柴油發電機動力氣缸套的內壁是活塞往復運動的軌道,它和活塞頂部、氣缸墊、氣缸蓋共同組成燃燒室空間,是柴油燃燒和氣體膨脹的地方。小型單缸柴油發電機動力大多數采用濕式氣缸套,即壓入氣缸體后,氣缸套外部直接與冷卻液接觸。氣缸套下部凸臺上一般制有兩道環槽,環槽內裝入彈性好、耐熱耐油的橡膠封水圈,以防止冷卻液漏人油底殼,引起機油變質。
3)齒輪室蓋和齒輪室
柴油發電機組動力齒輪室蓋由灰鑄鐵或鋁合金鑄成,它安裝在氣缸體的側面。齒輪蓋上安裝有噴油泵、泵油扳手座、調速杠桿、起動軸襯套、曲軸箱通風裝置,還設有噴油泵觀察孔,供安裝噴油泵時觀察之用。
齒輪室里面有曲軸齒輪、凸輪軸齒輪、調速齒輪和調速器、平衡軸齒輪、起動軸齒輪等五個傳動齒輪。各齒輪端面上都打有嚙合記號,安裝時必須對好記號。若正時齒輪裝配錯誤,柴油發電機動力就不能正常工作。
4)曲軸箱和通風裝置
曲軸箱是曲軸回轉的空腔。小型柴油發電機動力都把曲軸箱和氣缸體鑄成一體。為了防止曲柄在高速回轉時飛濺的機油向外泄漏,必須將曲軸箱的內腔密封起來。柴油發電機動力工作時,氣缸中會有一些壓縮氣體反漏到曲軸箱內,使曲軸箱內的氣體壓力增大,引起機油外漏。為減少機油損耗,必須設置曲軸箱通風裝置。
5)油底殼
油底殼常用鋼板沖壓制成,它安裝在氣缸體的下部,腦封閉曲軸箱,收集和儲存機油。油底殼的底部裝有磁性放油螺塞,可將機油中的鐵屑吸住,減少零件的磨損。
